Re: [Katastr] Vyznačení budovy v katastrální mapě

[Tomáš Mrvík <MrvikT AT centrum.cz>]

Jak tedy zajistit, aby nám stavební úřad nediktoval jak dělat geometrické plány.

S pozdravem T. Mrvík

Dne 30.01.2019 v 14:03 Cada Vaclav napsal(a):

Ano souhlas, odkaz na ČSN 013411 je samozřejmě o něčem jiném (viz moje primární poznámka). Děkuji. V. Čada

Dne 30.01.2019 v 13:59 Jan.Kminek AT cuzk.cz napsal(a):

Vyznačována byla jen u některých druhů map velkého měřítka [viz čl. 55 ČSN 01 3411].

V případě zobrazování vnějším obvodem v průniku s terénem nebo u netypických objektů průmětem vnějšího obvodu (čemuž odpovídá katastrální mapa) se používá způsob označený v příloze normy písmenem a) – tj. bez balkonů, stříšek, vyznačené podchodné části apod.



S pozdravem

J. Kmínek



From: katastr-request AT fsv.cvut.cz [mailto:katastr-request AT fsv.cvut.cz] On Behalf Of Cada Vaclav
Sent: Wednesday, January 30, 2019 1:30 PM
To: katastr AT fsv.cvut.cz
Subject: Re: [Katastr] Vyznačení budovy v katastrální mapě



...děkuji, jen mě zaskočilo, že podle ČSN 013410 v mapách velkých měřítek podchodnost, průchodnost apod. vyznačovaná byla. Naopak tematický obsah jakým vždy parcelní číslo bylo, nikoliv...

A ona červená "lemovka" je pouze chyba tisku?  V. Čada





Dne 30.01.2019 v 13:23 Jan.Kminek AT cuzk.cz napsal(a):

Dobrý den, pane docente,

obtažena je z důvodu názornosti příkladu.

Zdraví

J. Kmínek



From: katastr-request AT fsv.cvut.cz [mailto:katastr-request AT fsv.cvut.cz] On Behalf Of Cada Vaclav
Sent: Wednesday, January 30, 2019 1:14 PM
To: katastr AT fsv.cvut.cz
Subject: Re: [Katastr] Vyznačení budovy v katastrální mapě



    Dobrý den,

velice jsem se podivil prvnímu odkazu pana ing. Kmínka na ČSN 013410 ohledně vyznačování budov do KN. Naopak souhlasím s tvrzením, že průmět střešního přesahu, který použil úředník SÚ, je lichý. Mám drobný dotaz, proč je jižní a východní hranice parcely 317 vyznačena (obtažena?) červeně? Nebo je to jen chyba tisku?

Děkuji. V.



Dne 30.01.2019 v 12:55 Jan.Kminek AT cuzk.cz napsal(a):

Dobrý den,

budova se v takovém případě zobrazuje průmětem, takže průnik s terénem se nevyznačuje. Pokud by pozemek pod „převislou částí“ byl jiného vlastníka, hranice pozemku by byla zobrazena jako shora neviditelná.



J. Kmínek



From: katastr-request AT fsv.cvut.cz [mailto:katastr-request AT fsv.cvut.cz] On Behalf Of Geodet1
Sent: Wednesday, January 30, 2019 12:07 PM
To: katastr AT fsv.cvut.cz
Subject: RE: [Katastr] Vyznačení budovy v katastrální mapě



Dobrý den,

neměla by tam být vyznačena podchodnost? Aby bylo jasné, kde je a kde není průnik s terénem?

S pozdravem V.Hrubý



---

From: katastr-request AT fsv.cvut.cz [mailto:katastr-request AT fsv.cvut.cz] On Behalf Of Jan.Kminek AT cuzk.cz
Sent: Wednesday, January 30, 2019 11:02 AM
To: katastr AT fsv.cvut.cz
Subject: RE: [Katastr] Vyznačení budovy v katastrální mapě



Dobrý den,

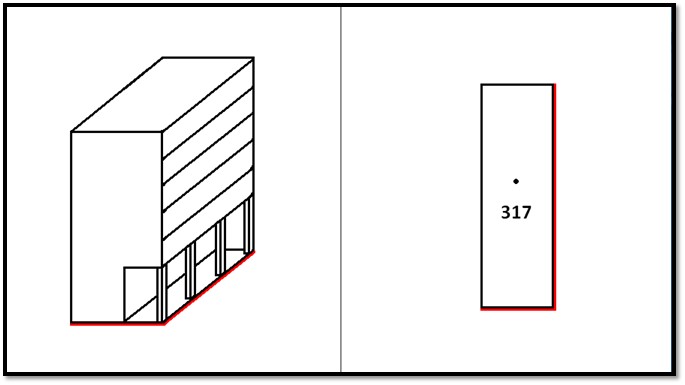

podle popisu se jedná o obdobu situace zobrazené v ČSN 01 3411 v příkladu č. 3 (případně 8 a násl.). Něco takového, pouze ve tvaru L:



Střešní přesah je lichý argument.

S pozdravem

J. Kmínek



-----Original Message-----
From: katastr-request AT fsv.cvut.cz [mailto:katastr-request AT fsv.cvut.cz] On Behalf Of Ing. Jiří Žváček, Ph.D.
Sent: Wednesday, January 30, 2019 10:51 AM
To: katastr AT fsv.cvut.cz
Subject: Re: [Katastr] Vyznačení budovy v katastrální mapě



Ještě doplňuji, že geometrický plán byl vyhotoven na obdélník, což se SÚ

nelíbí.





Dne 30.1.2019 v 10:48 Ing. Jiří Žváček, Ph.D. napsal(a):

> Dobrý den, mám dotaz na vyznačení budovy v katastrální mapě. Budova má

> průnik s terénem ve tvaru "L", ale ve 2.NP má tvar obdélníkový

> (přečnívající část je podepřena sloupem) a celý obdélník je obytné

> patro. Stavební úřad požaduje vyznačit budovu tak, aby v katastru bylo

> "L" s argumentací, že tímto způsobem by se musel vyznačovat i přesah

> střechy atd. Setkali jste se s tímto požadavkem? Jak jste to řešili?

> Děkuji za Vaše zkušenosti.

>

>

> S pozdravem Jiří Žváček

>
