Zdravim diskusi,

resim problem se zobrazenim SVG symbolu v Geoserveru pres WMS

Postup byl nasledujici

1) Prevedeni bunek z DGN do SVG pomoci FME 2012

2) Vyvoreni SLD souboru s odkazy na SVG soubory se symboly

Problem je, ze pri zobrazeni SVG symbolu pres WMS dochazi pri priblizeni k jejich orezu. SVG z FME jsou jsou zapsana podle standardu SVG. Tento problem se ale neprojevoval u vsech SVG. V priloze posilam problemovy SVG symbol Zahrada a neproblemovy SVG symbol Sad.

Zjistil jsem, ze na tento orez ma vliv parametr viewbox v SVG. Kdyz doslo k jeho zvetseni, orez symbolu se jiz neprojevoval. Puvodni SVG jsem zobrazoval i v QGIS, Inkscape a v prohlizeci (Chrome) a tam problem s orezem neni. Na orez ve WMS melo vliv i meritko. V oddaleni se symbol zobrazoval normalne pri priblizeni doslo k jeho oriznuti (viz obrazek zahrada_gs_meritko.jpg).

Setkal se nekdo s timto problemem?

Pouzil jsem Geoserver 2.4, data byla ulozena v PostGIS 1.5, OS Windows 7

Soubory

zahrada.svg - puvodni SVG symbol z FME

sad.svg - puvodni SVG symbol z FME, ktery se zobrazuje ve WMS spravne ve vsech meritkach

zahrada_viewbox.svg - SVG symbol se zvetsenym viewboxem na 10x10 (vytvoreni ctvercoveho viewbox)

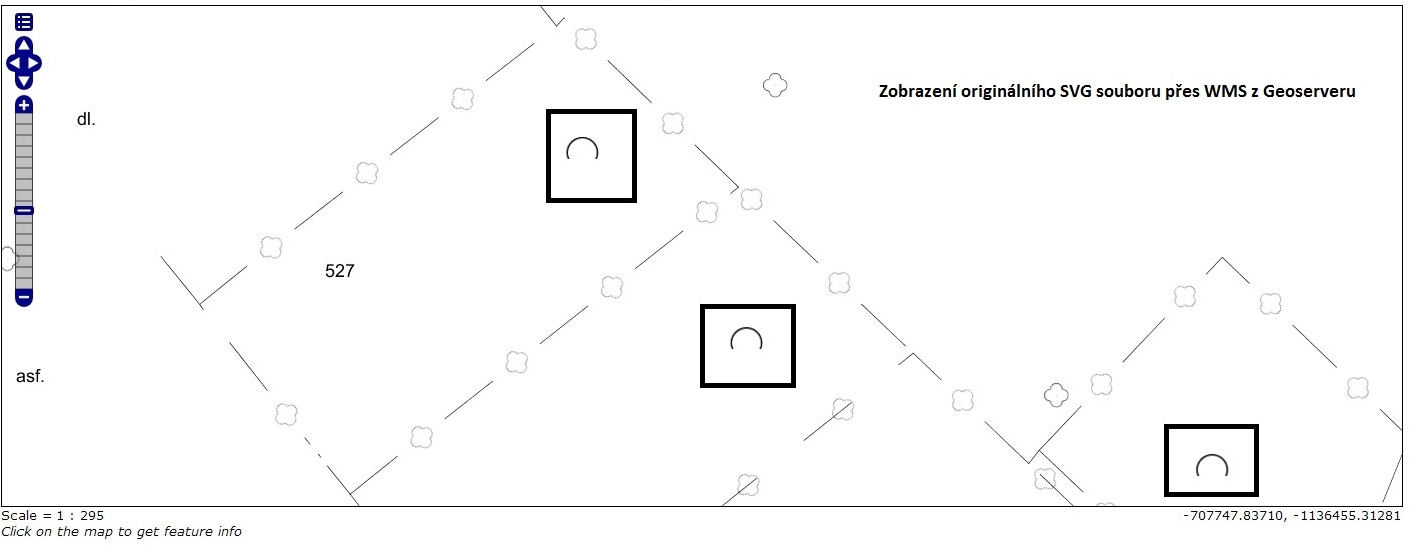

zahrada_gs.jpg - zobrazeni puvodniho SVG pres WMS (meritko 1:295)

zahrada_gs_meritko.jpg - porovnani zobrazeni puvodniho SVG v zavislosti na meritku

zahrada_gs_viewbox.jpg - zobrazeni SVG symbolu s upravenym viewbox pro stejnem meritku jako puvodni (viz obrazek zahrada_gs.jpg)

Predem diky za kazdou pomoc

Simon

Attachment: zahrada.svg
Description: image/svg

Attachment: zahrada_gs.jpg
Description: JPEG image

Attachment: zahrada_gs_meritko.jpg
Description: JPEG image

Attachment: zahrada_viewbox.svg
Description: image/svg

Attachment: zahrada_gs_viewbox.jpg
Description: JPEG image

Attachment: sad.svg
Description: image/svg
